教您如何分析數控機床CNC電源故障
日期:2017-10-30
在數控機床的組成部分中,數控機床CNC電源單元是一個比較容易發生故障的單元,下面由小編針對數控機床CNC電源單元不能供電的故障簡要講解故障分析與維修方法。通常數控機床CNC單元的電源上會具有兩個指示燈,一個是電源指示燈,當電源工作正常時會亮綠色;一個是電源報警指示燈,當電源出現故障時亮紅色,以提醒數控機床維修人員CNC電源單元出了故障。本文所說的CNC電源單元,包括電源輸入單元和電源控制部分。

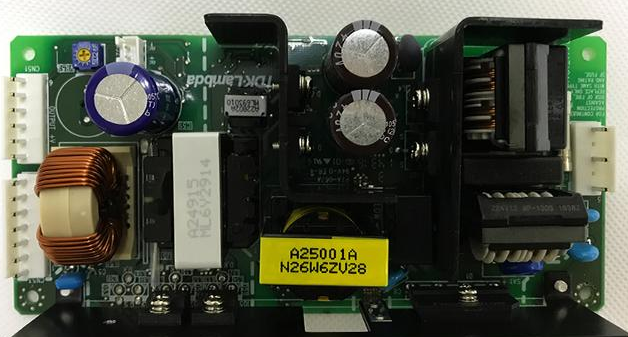

數控機床電源板
當數控機床CNC電源不能接通,電源工作指示燈不亮?xí)r,主要應檢查以下部分: (1) 電源單元的保險F1、F2已熔斷。這是因?yàn)檩斎敫唠妷阂?,或者是電源單元本身的元器件已損壞。
(2) 輸入電壓低。請檢查進入電源單元的電壓,電壓的容許值為AC 200V+10%,50HZ±1HZ。 (3) 電源單元不良,內有元損壞。
如果數控機床CNC電源出現電源指示燈亮,報警燈也不亮,但電源卻沒有輸出的故障時,主要的故障原因及排除方法是: 這時是因?yàn)殡娫唇油ǎ∣N)的條件不滿足。由下面的開關電路,電源接通的條件如下: 電源的接通條件有三個: (1) 源ON按鈕閉合。 (2) 電源OFF按鈕閉合。 (3) 外部報警接點打開。

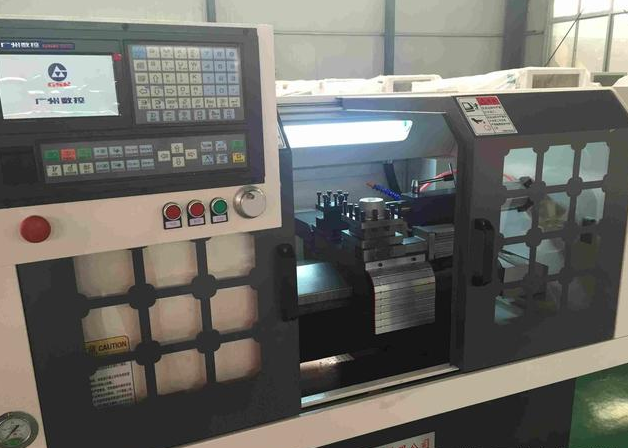

數控機床
當數控機床CNC電源單元出現報警燈亮紅色時,主要的故障原因及排除方法是: 24V輸出電壓的保險熔斷 ①. 9"顯示器屏幕使用+24V電壓,應重點檢查+24V與地是否短路的情況。 ②.顯示器/手動數據輸入板不良。 24E的保險絲有沒出現熔斷情況, ①.+24E是供外部輸入/輸出信號用的,參照下圖檢查外部輸入/輸出回路是否短路。 ②.外部輸入/輸出開關引起+24E短路或系統I/0板不良。 4.5V電源的負載電路可能存在短路故障: 檢查方法: 把+5V電源所帶的負荷一個一個地拔掉,每拔一次,必須關電源再開電源。當拔掉任意一個+5V電源負荷后,電源報警燈熄滅,那么,可以證明該負荷及其連接電纜出現故障。 請注意:當拔掉電機編碼器的插頭時,如果是絕對位置編碼器,還需要重新回零,機床才能恢復正常。 系統的印刷電路板上可能存在短路故障, 請用萬用表測量+5V,±15V、+24D與OV之間的電阻。必須在電源關的狀態下測量。 ①. 把系統各印刷板一個一個地往下拔,再開電源,確認報警燈是否再亮。 ②. 如果當某一印刷板拔下后,電源報警燈不亮,那就可以證明該印刷板有問題,請更換該印刷電路板。 對于0系統,如果+24D與0V短路,更換時一定要把輸入/輸出板與主板同時更換。 當計算機與CNC系統進行通訊作業,如果CNC通訊接口燒壞,有時也會使系統電源不能接通。
上面簡要講述了數控機床CNC電源單元不能供電的故障分析與維修方法,在對數控機床實際的維修工作中,數控機床維修人員應根據數控機床CNC電源單元出現的故障現象,結合數控機床CNC電源單元的工作原理進行分析和維修,以提高維修質量和排除故障的效率。
